アマチュア無線(鉄塔)

アマチュア無線局JQ1MWJ



期総会で、屋上防水工事を前倒しで実施する事に決まりました。
管理組合よりアンテナ撤去の指示が出てしまいました。
以前は北辰産業(マルドル)の6m高ルーフタワーを使っていました。、
まだまだ使用可能で耐久年数にも満たしておりませんでした。
しかし共同生活の為なので、これを機会にクランプアップタワー建設を決意しました。

基礎アンカー工事(ステンレスボルトM16とケミカルアンカー薬剤)

  • アンテナ工事
  • アンテナ工事

ケミカルアンカー打込み途中

アンテナ工事

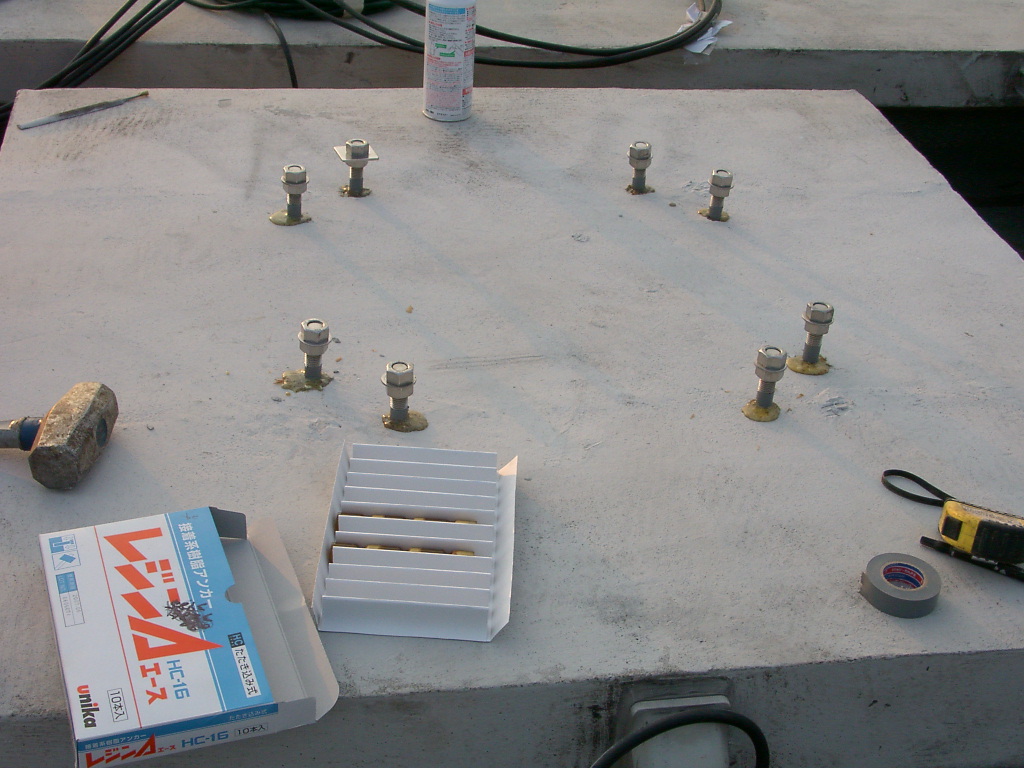

  • ケミカルアンカー打込み完了

    ケミカルアンカー打込み完了

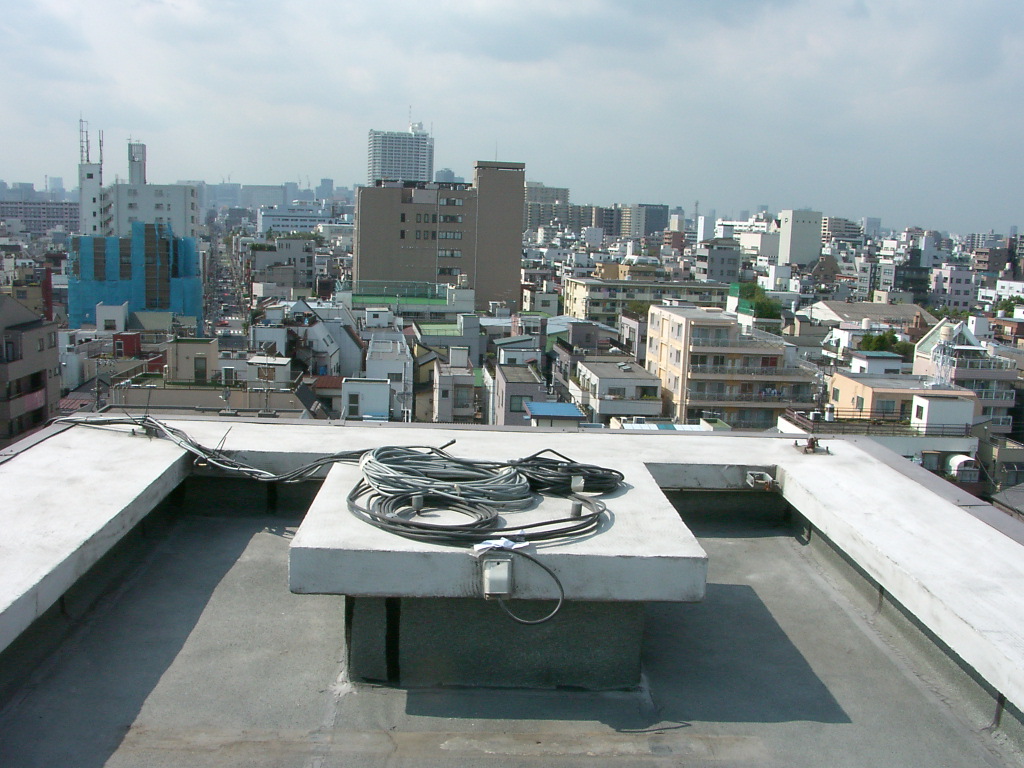

  • 西南西方面の状況

    西南西方面の状況

1セクション2mのタワーを人力で屋上まで上げました。
CQ-TOWER ワカマツ製作所 CCT-14

アンテナ工事

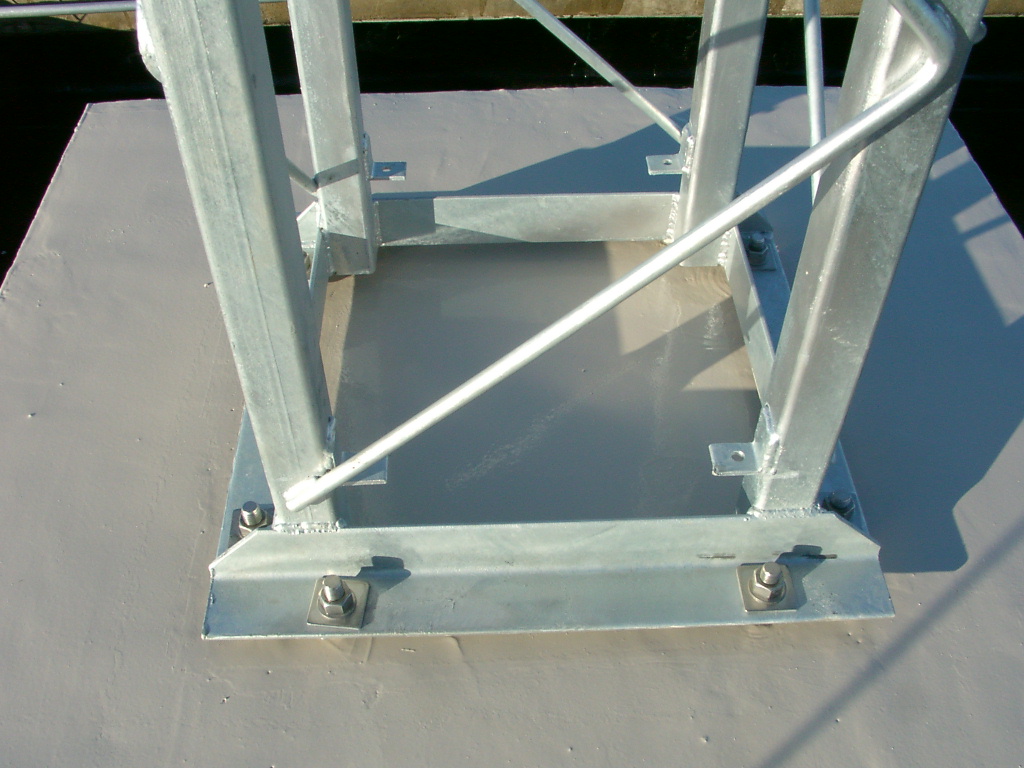

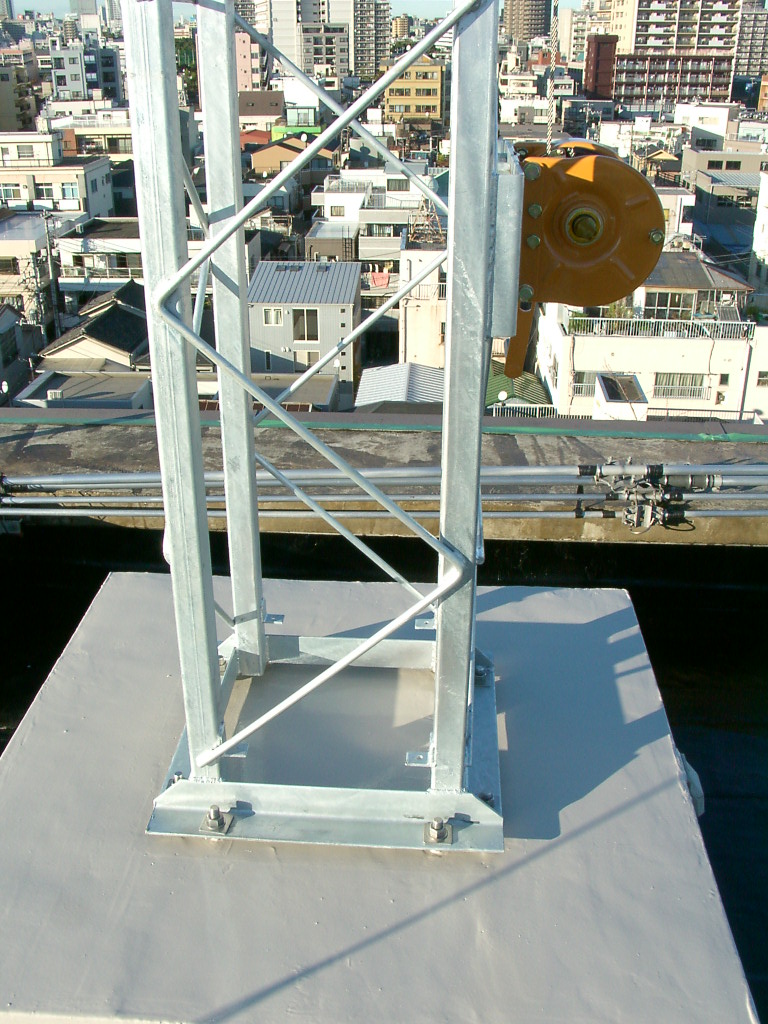

基礎部分(ケミカルアンカー)に固定した様子です。

  • アンテナ工事
  • アンテナ工事

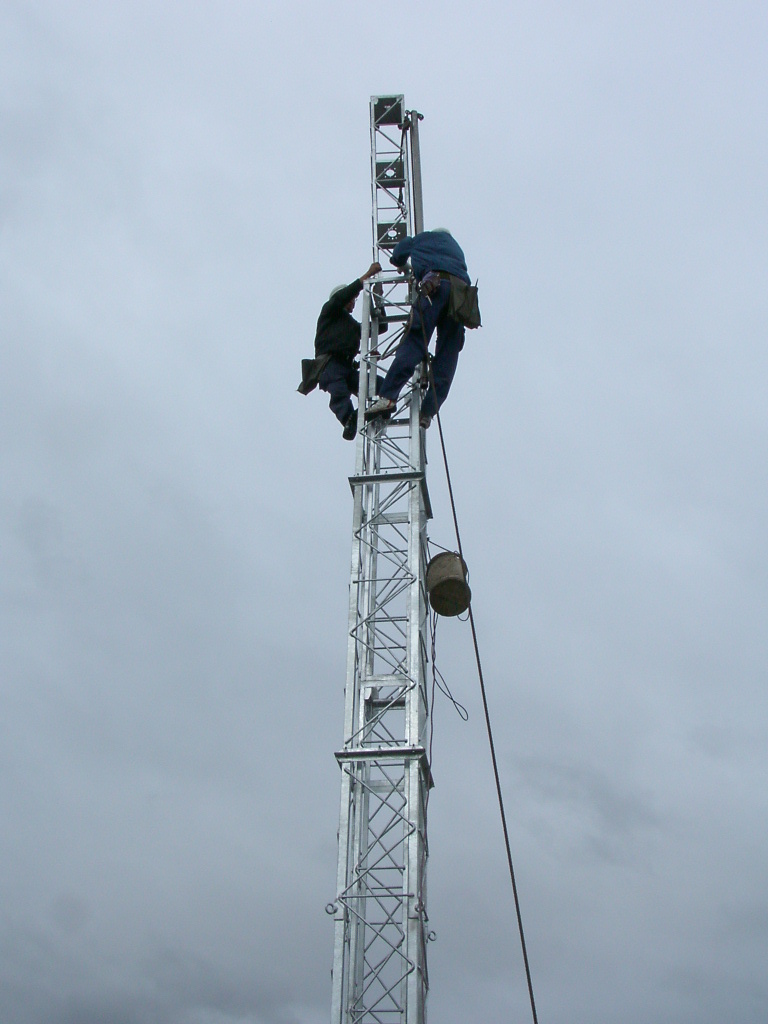

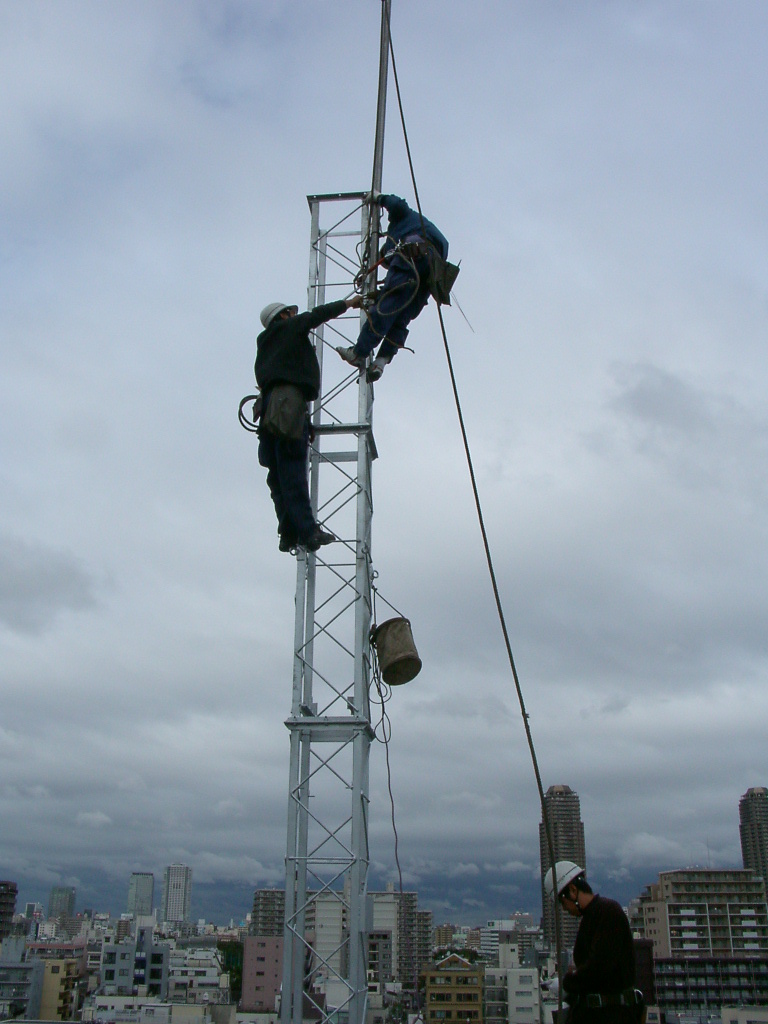

各セクションの組立ては、組立て終わりのセクションの先端に”ボウズ”を取付けて、
そのボウズに取付けた滑車で吊り上げます。左の画像は最終セクションです。

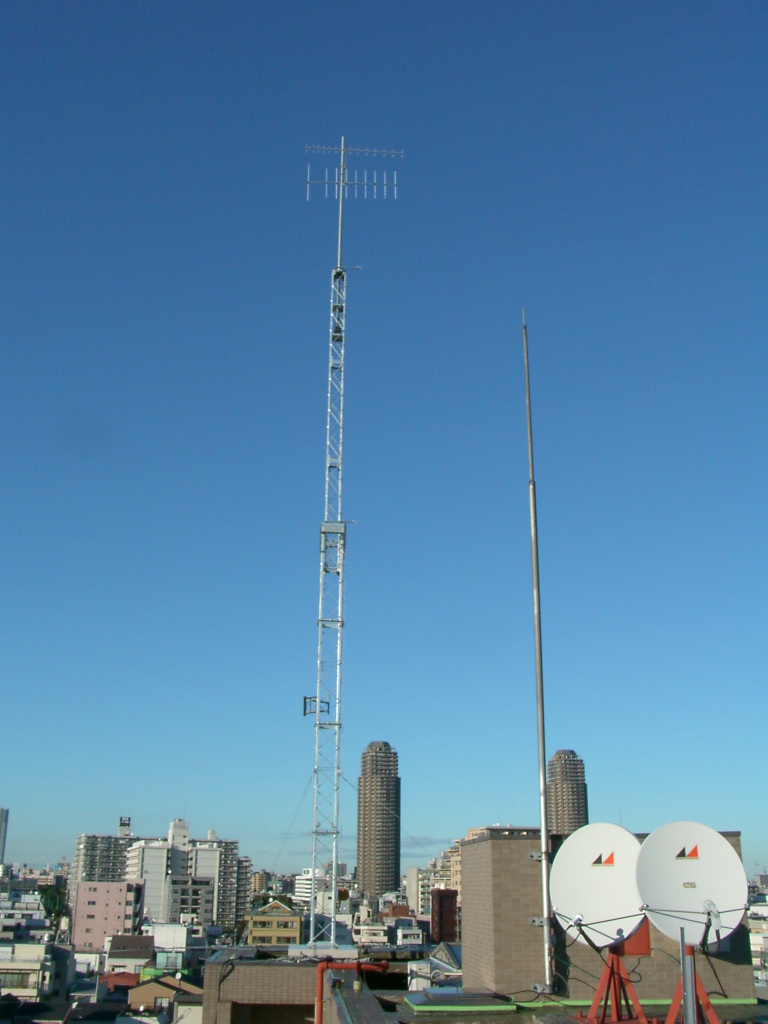

 後はマストパイプの挿入と、ローテーターの取付けです。
マストはクリエートデザイン製のM4マスト(2本連結)にしました。

  • アンテナ工事
  • アンテナ工事
  • アンテナ工事
  • アンテナ工事

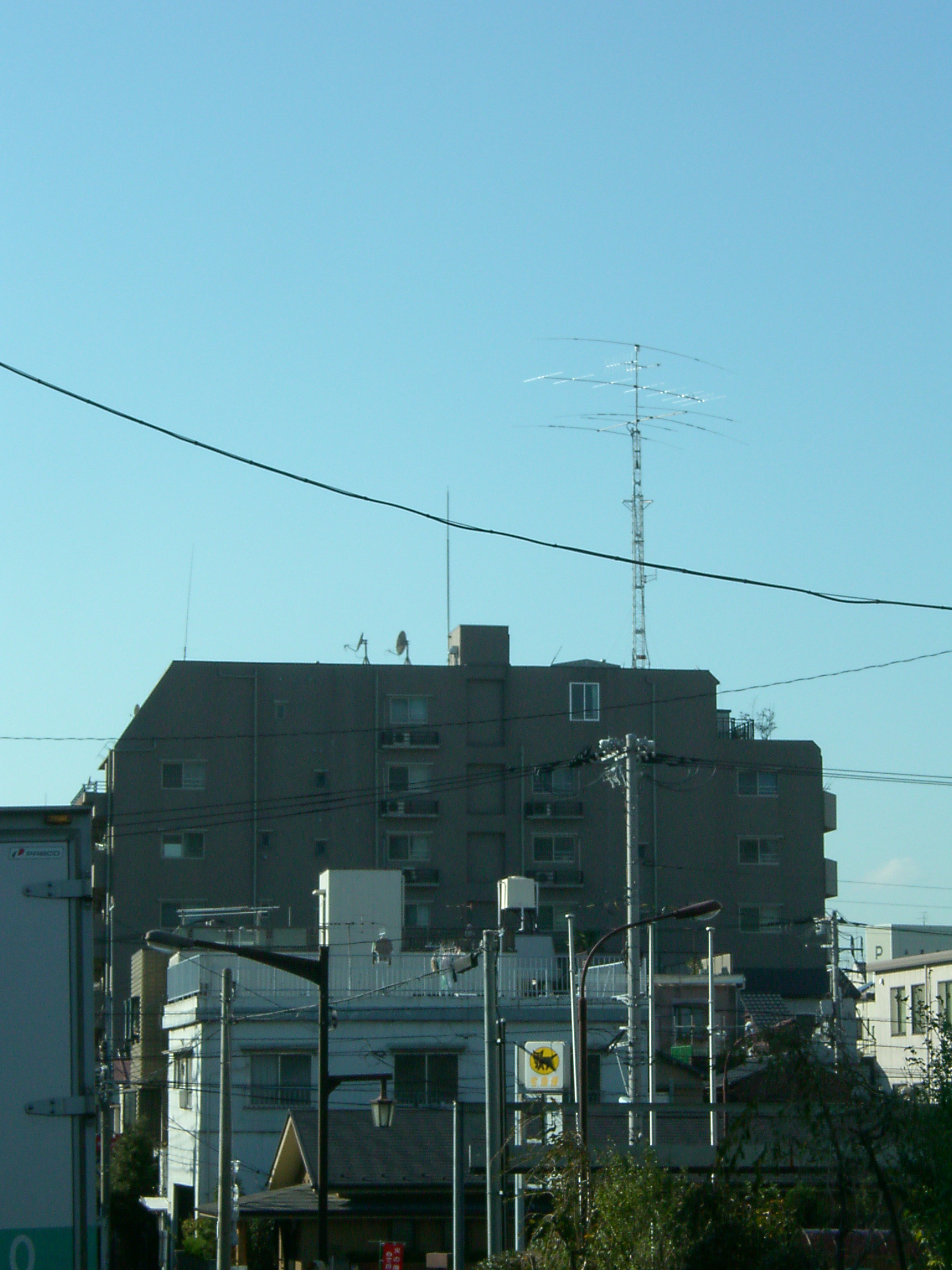

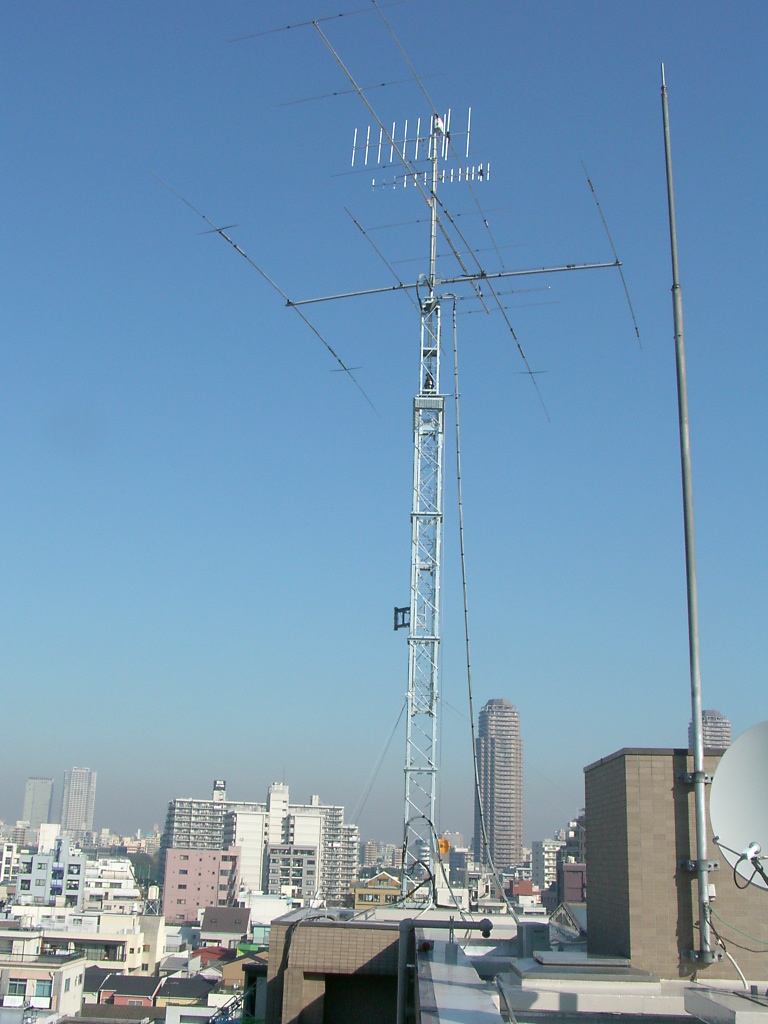

完成後に非常階段から見上げたところ(最小)
万が一の為に、3mの所に支線ワイヤーをとりました。

アンテナ工事
  • アンテナ工事
  • アンテナ工事
  • アンテナ工事
アンテナ工事
